Запчасти для аппаратуры управления рудничных электровозов
Spare parts for electric equipment for the mine electric locomotives

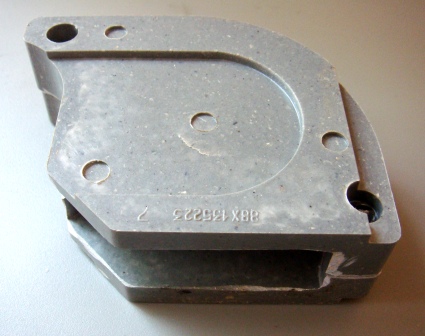

Кулачковый элемент (усиленный) ЭП-010.04.01.000 без дугогасительной камеры  // Cam element (strong) without arc chute	Кулачковый элемент (обычный) (6ВХ687005)* без дугогасительной камеры  // Cam element (ordinary) without arc chute	Камера дугогасительная ЭП-010.04.02.000  (5ВХ740014)*  из стекловолокнита  // Arc chute from glass fiber- reinforced

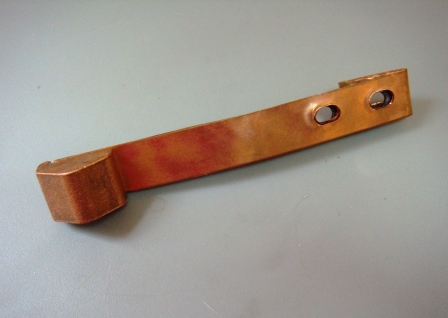

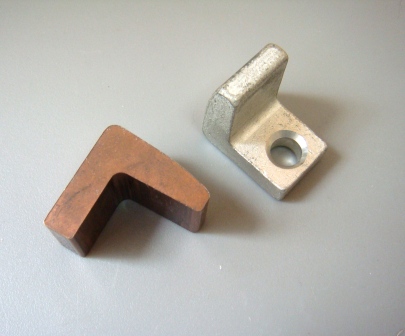

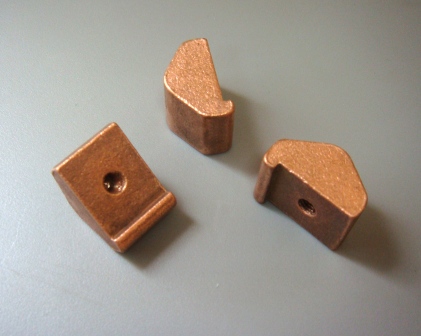

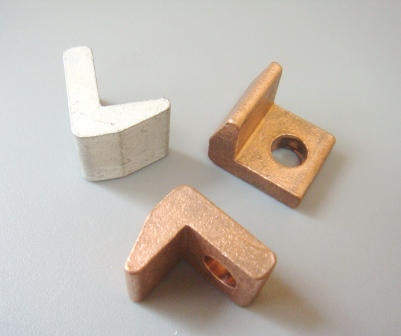

Камера дугогасительная ЭП-010.04.02.000 (5ВХ740014)*  из аминопласта  // Arc chute from aminoplast	Контакт кулачкового элемента усиленного для КС-304У ЭП-010.04.01.007  // Contact of the cam element (strong)	Контакт кулачкового    элемента обычного     ЭП-010.04.01.006    (8ТХ551020)*     // Contact of the cam element    (ordinary)

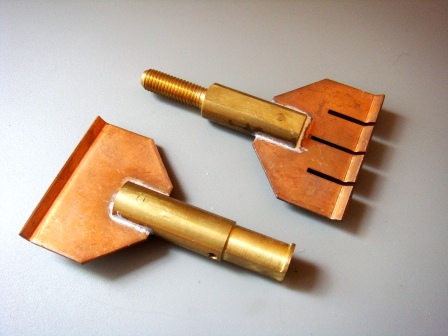

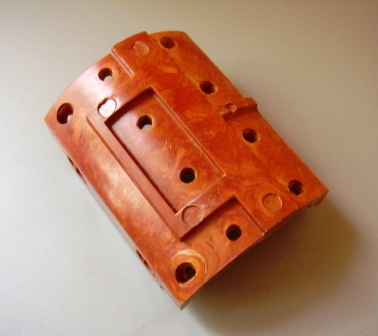

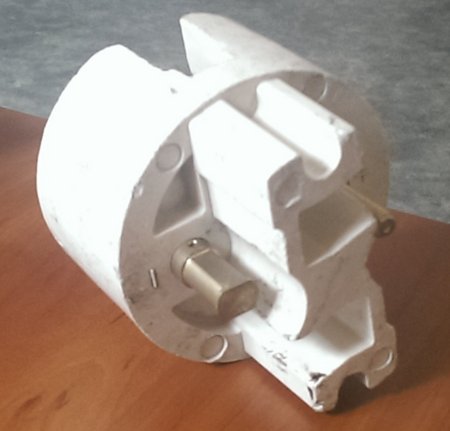

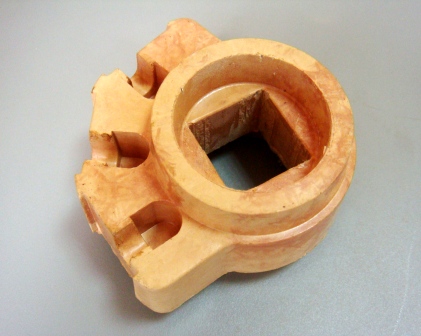

Контакт пальца гибкого реверсивного барабана ЭП-010.01.01.00 (8ТХ551046)*  // Contact of the flexible finger of reversible drum	Сегментодержатель (без сегментов ) для КРВ-2М // Holder of segments  (without segments) for KRV-2М	Сегментодержатель в сборе (8ВХ556016) для КРВ-2М  // Holder of segments in assembly for KRV-2M

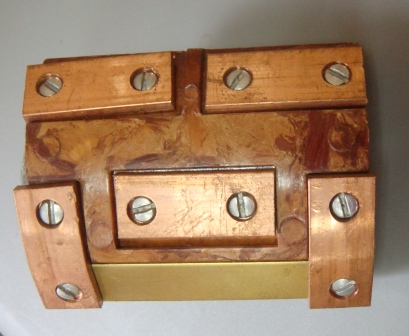

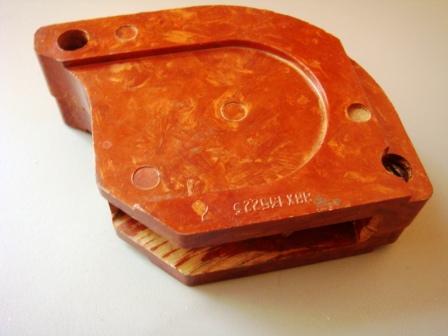

Контакты ШР 185-1500 и ШР 185-1900   // Contacts SHR 185-1500 and SHR 185-1900	Сегментодержатель ЭП-010.03.00.003 (8ТХ1160 02)* для контроллеров типа   КС-304  // Holder of segments  for KS-304	Палец гибкий реверсивного барабана ЭП-010.01.01.000 (8ВХ551016)*  // Flexible finger of reversible drum

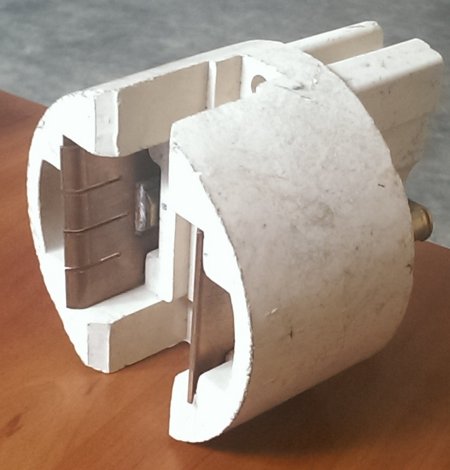

Изолятор 8ВХ780027 с контактами ШР // Insulator  with contacts SHR	Изолятор 8ВХ780027 с контактами ШР (вид сзади) // Insulator with contacts SHR(back view)

                  *) Для удобства идентификации в скобках указаны общепринятые децимальные номера изделий

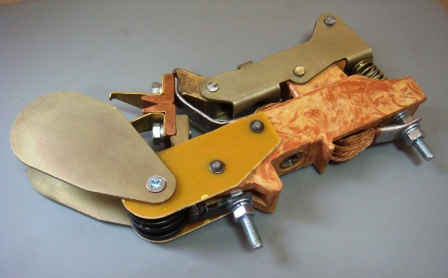

 Конструктивные особенности кулачкового элемента усиленного

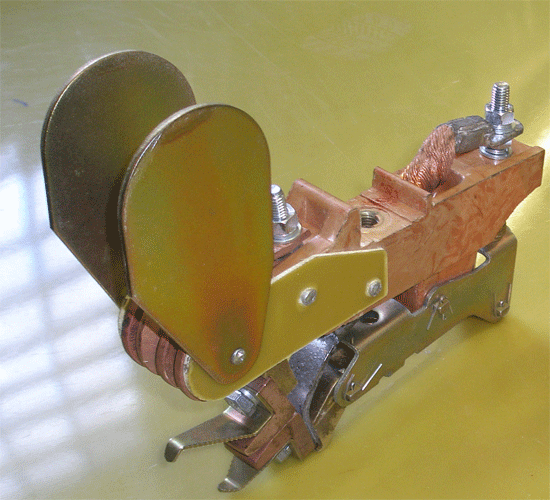

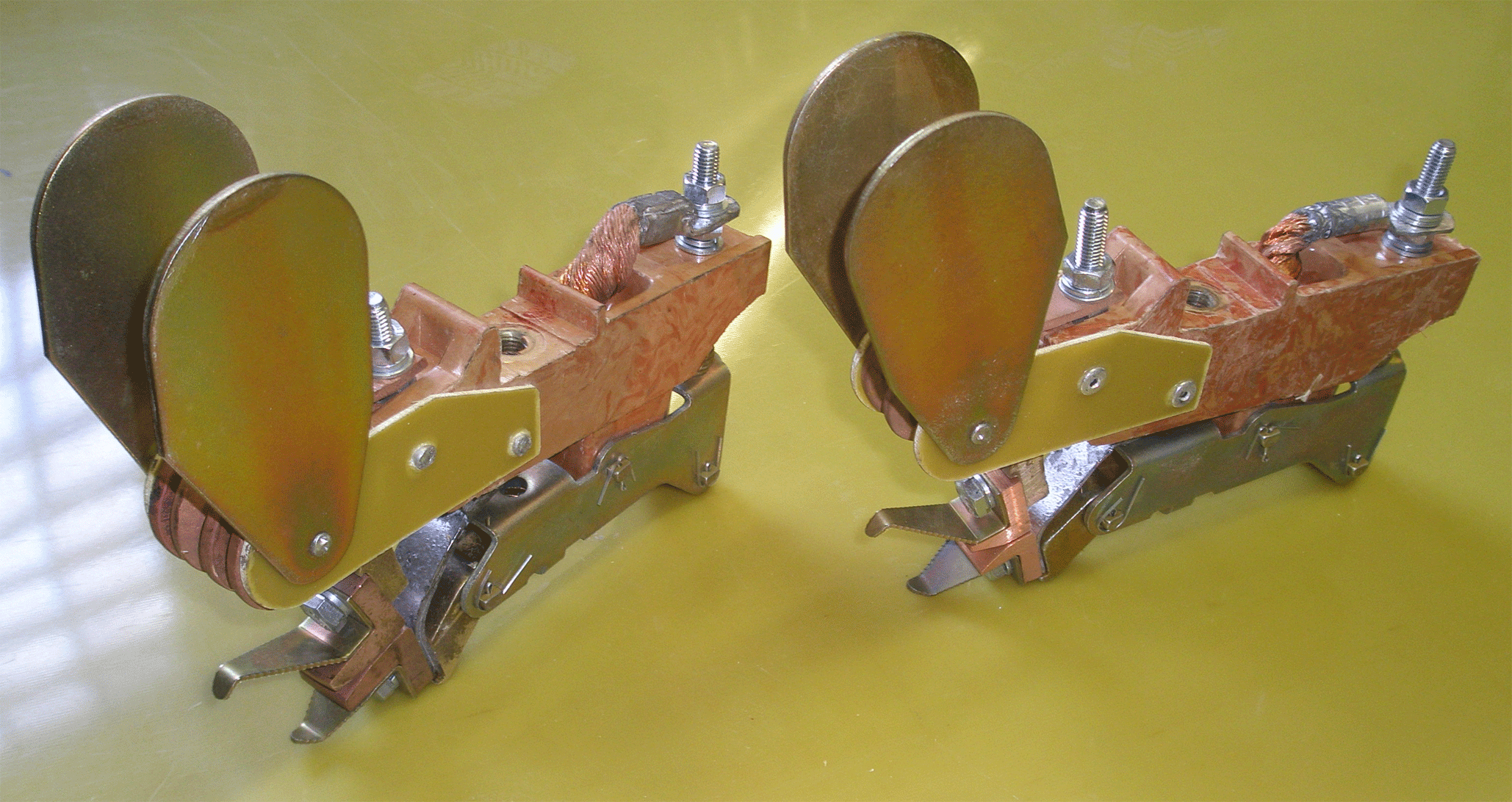

Кулачковый элемент усиленный (слева) и обычный (справа)
Cam element strong (on the left) and  cam element ordinary (on the right)

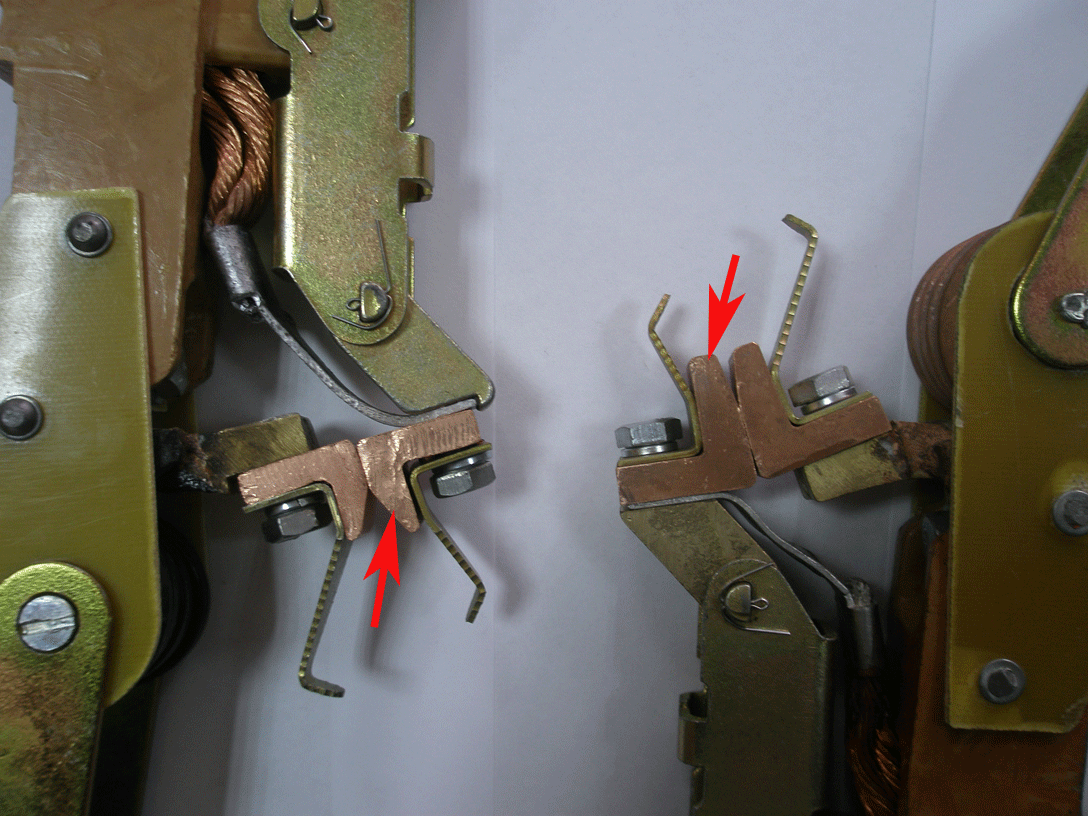

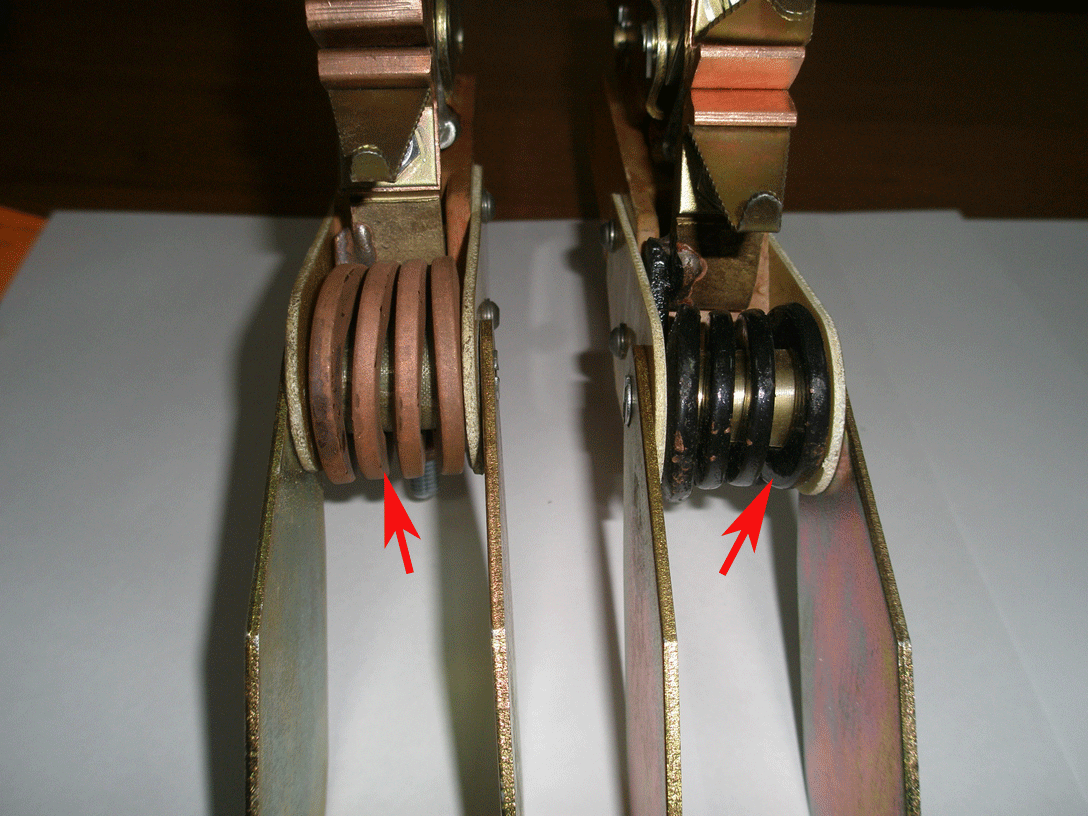

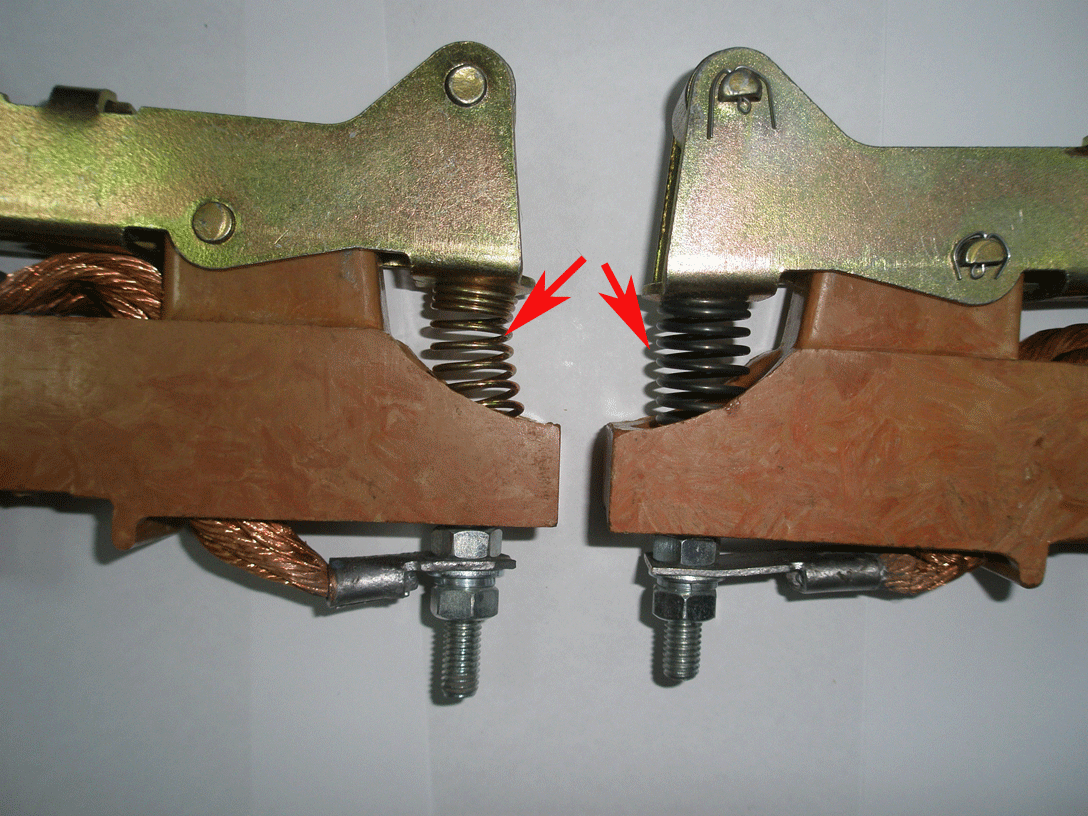

Контакты кулачкового элемента усиленного (справа) и обычного (слева)	Дугогасительная катушка кулачкового элемента усиленного (слева)  и обычного (справа)	Пружины кулачкового элемента усиленного (справа) и обычного (слева)

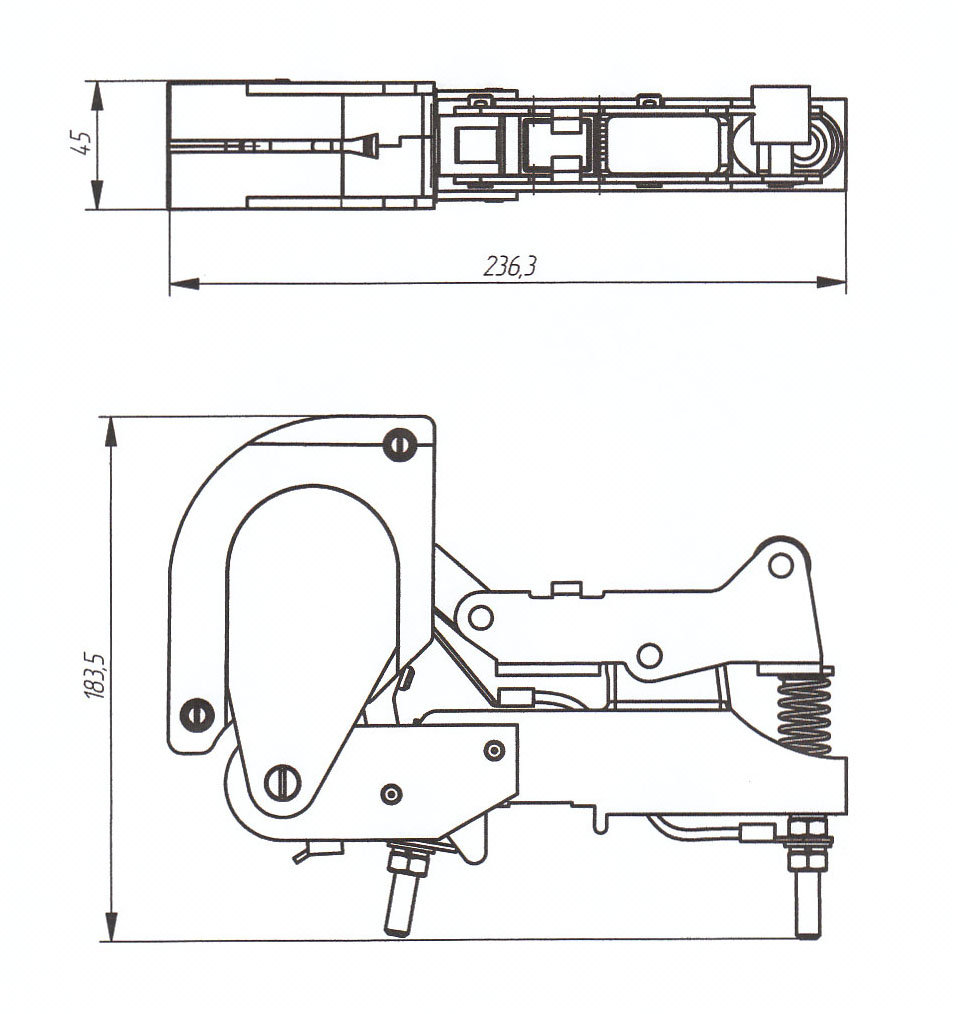

Габаритные размеры кулачкового элемента (усиленного) в комплекте с дугогасительной камерой

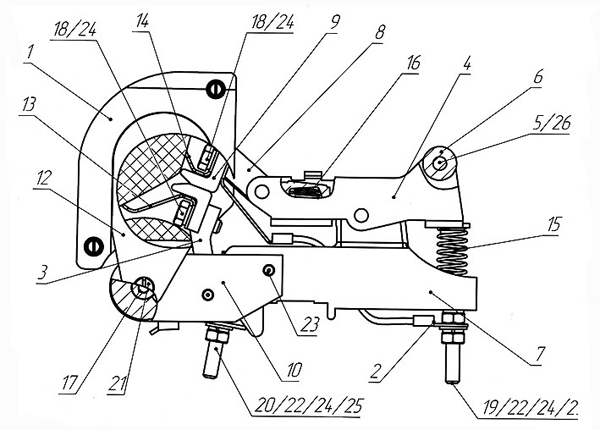

Сборочный чертеж кулачкового элемента (усиленного) с дугогасительной камерой



1 - дугогасительная камера (ЭП-010.04.02.000); 2 - гибкое соединение (ЭП-010.04.03.000);
3 - катушка (ЭП-010.04.04.000); 4 - рычаг (ЭП-010.04.01.001), 5 - ось (ЭП-010.04.01.002);
6 - валик (ЭП-010.04.01.003); 7 - изолятор (ЭП-010.04.01.004); 8 - рычаг (ЭП-010.04.01.005);
9 - контакт (ЭП-010.04.01.006), 10 - щека (ЭП-010.04.01.007); 11 - полюс (ЭП-010.04.01.008);
12 - полюс (ЭП-010.04.01.009); 13 - дугогасительный рог (ЭП-010.04.01.010);
14 - дугогасительный рог (ЭП-010.04.01.011); 15 - пружина (ЭП-010.04.01.012);
16 - пружина (ЭП-010.04.01.013), 17 - сердечник (ЭП-010.04.01.014); 18 - болт М8х22;
19 - болт М8х50; 20 - болт М8х70, 21 - винт М6х45; 22 - гайка М8; 23 - заклепка 8х38;
24,25 - шайба 8; 26 - шплинт 2х12
